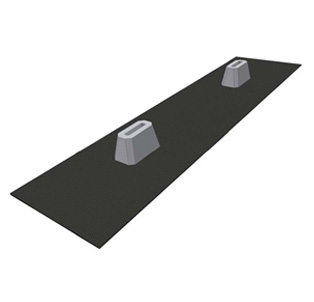

NKボード
製品特長
従来のコンクリート蓋版よりも経済的で更に耐久性、安全性を高めた、天端現場打ちコンクリート工法として開発しました。ガタつきや角欠が問題となる蓋版を函渠型側溝に変化させる工法です。

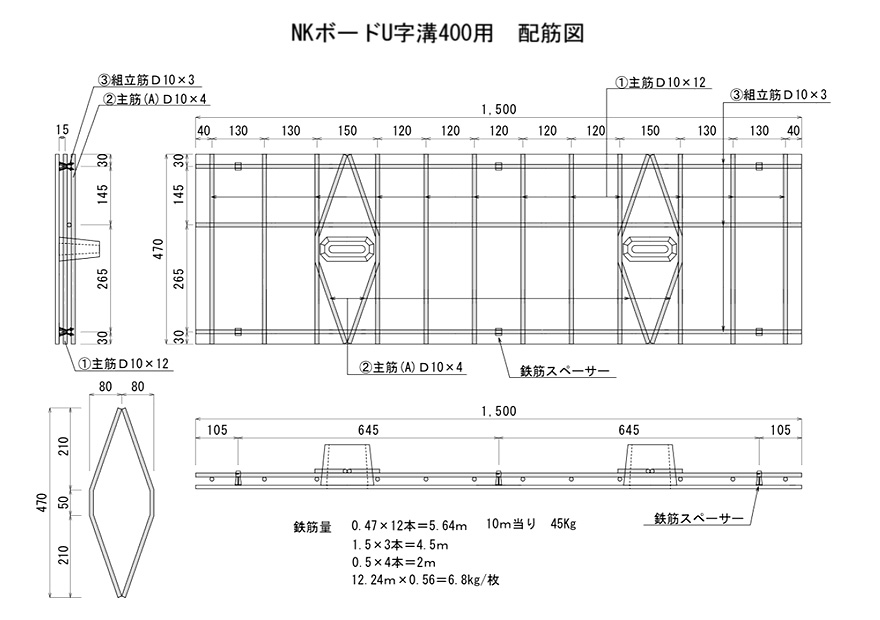

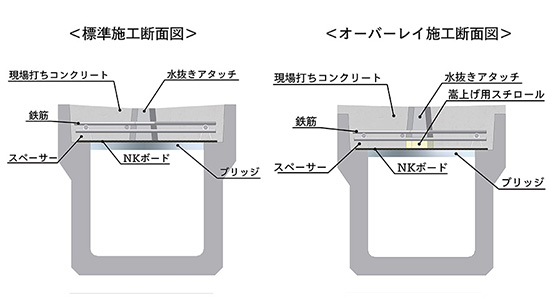

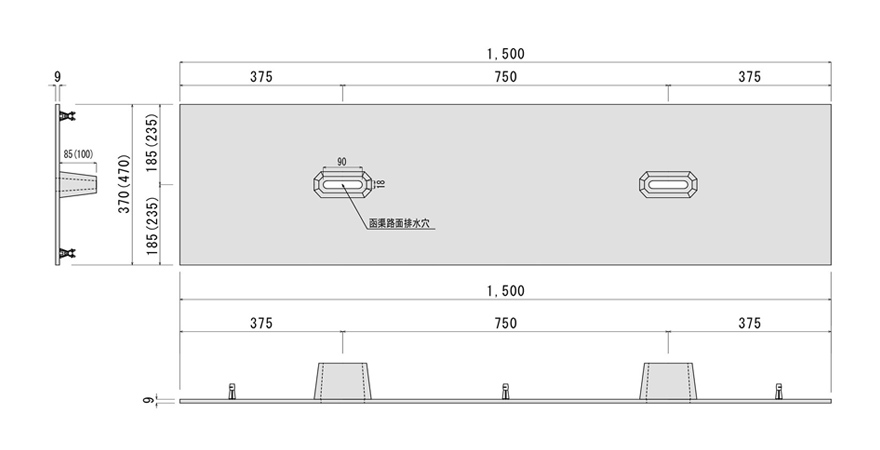

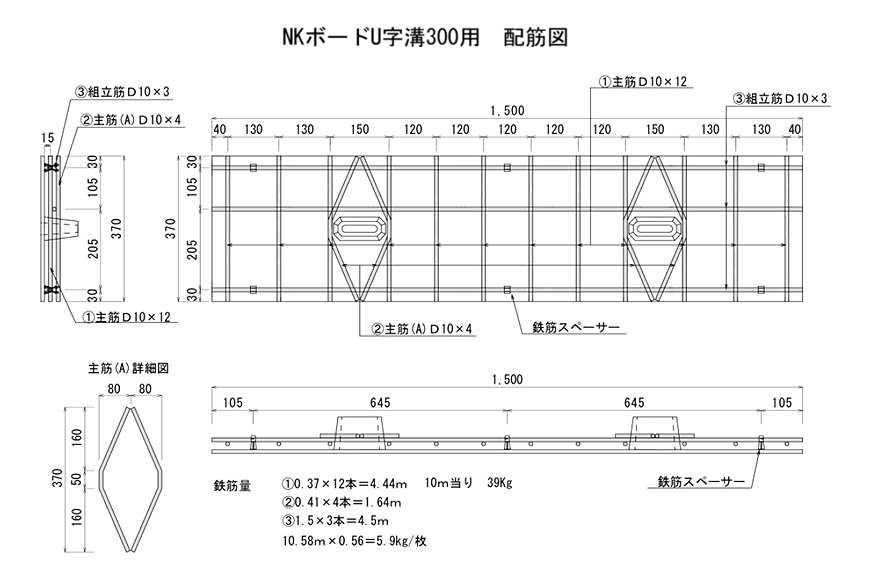

標準断面図

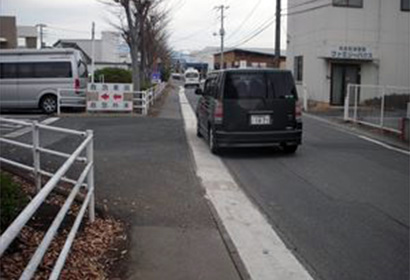

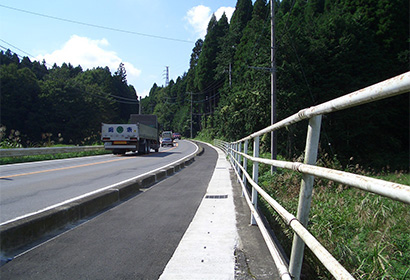

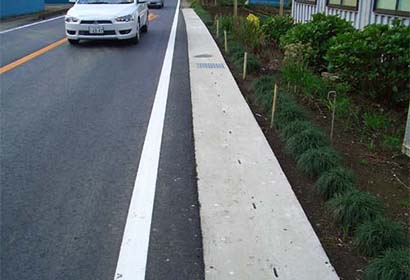

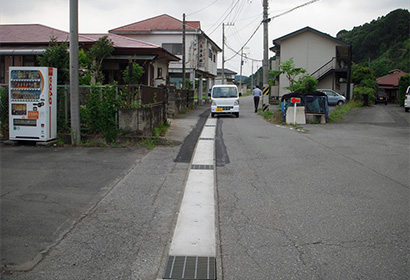

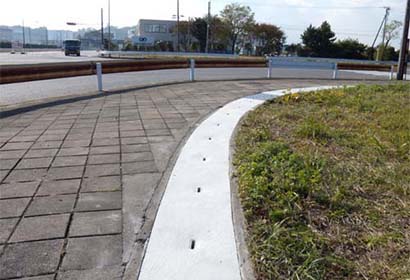

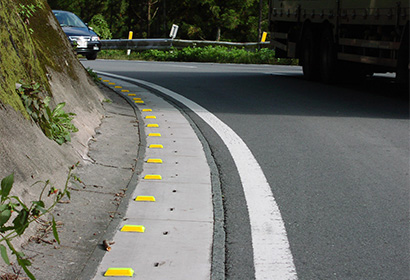

施工事例
-
- 茨城県つくば地区
-
- 茨城県筑西地区
-
- 栃木県さくら地区
-
- 栃木県矢板地区
-
- 福島県小名浜地区
-
- 福島県いわき地区
その他事例一覧はこちらから
施工要領
-
- ①施工前
-
- ②ＮＫボード施工箇所の落蓋を取り外します。
-
- ③ＮＫボード本体をセット、継ぎ目をガムテープで塞ぎます。
-
- ④スペーサー、キャップスペーサーで鉄筋をセットします。また、目地材を10ｍに1ヶ所セットします。
-
- ⑤水抜きアタッチをセットします。
-
- ⑥水抜きアタッチの上部をガムテープ等でカバーします。
-
- ⑦構造物、グレーチング箇所が必要な場合、木枠をセットして下さい。
-
- ⑧コンクリート打設を行います。
-
- ⑨コンクリート表面のコテ均しを行います。
-
- ⑩水抜きアタッチの上部のガムテープを剥がします。
-
- ⑪コンクリート表面の刷毛引き仕上げを行います。
-
- ⑫施工完了
※施工中はNKボードに人が乗らないよう、注意して下さい。
