境界集水溝（歩車道境界一体型）

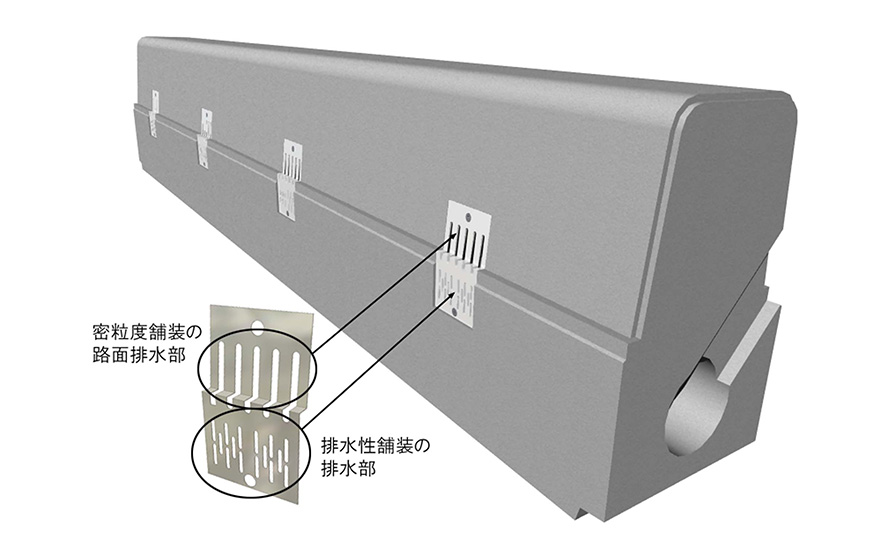

製品特長

従来の歩車道境界ブロックに排水機能が備わり、密粒度及び排水性舗装の雨水処理が同時に出来る側溝です。
従来のL形側溝よりも経済的で排水能力も向上しています。又、トンネル内の排水工として、明り部からの雨水流入には最も経済的で最適な排水工法です。

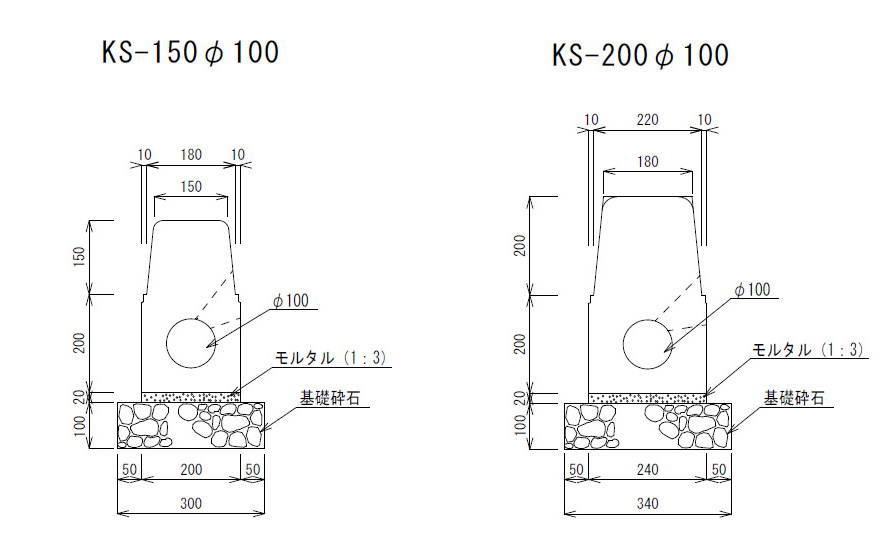

標準断面図

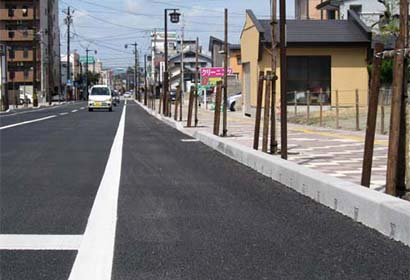

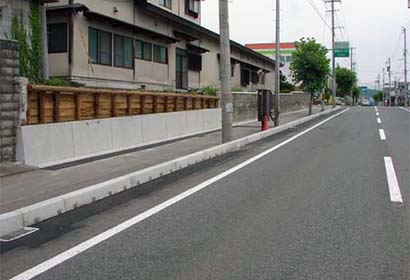

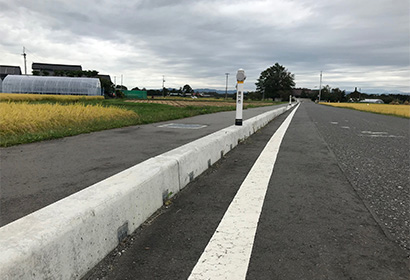

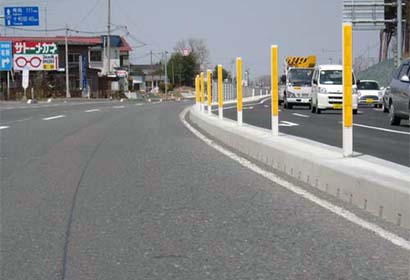

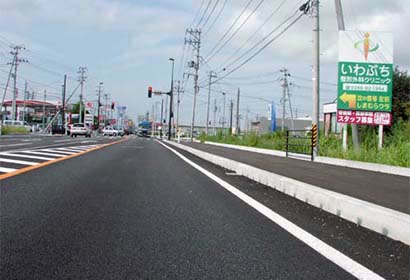

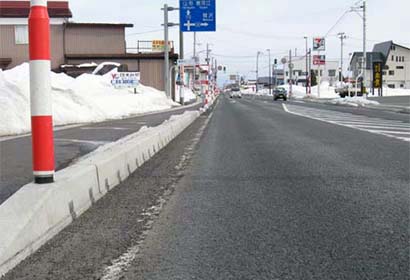

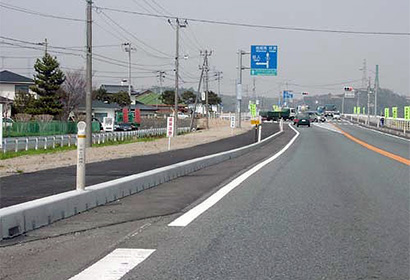

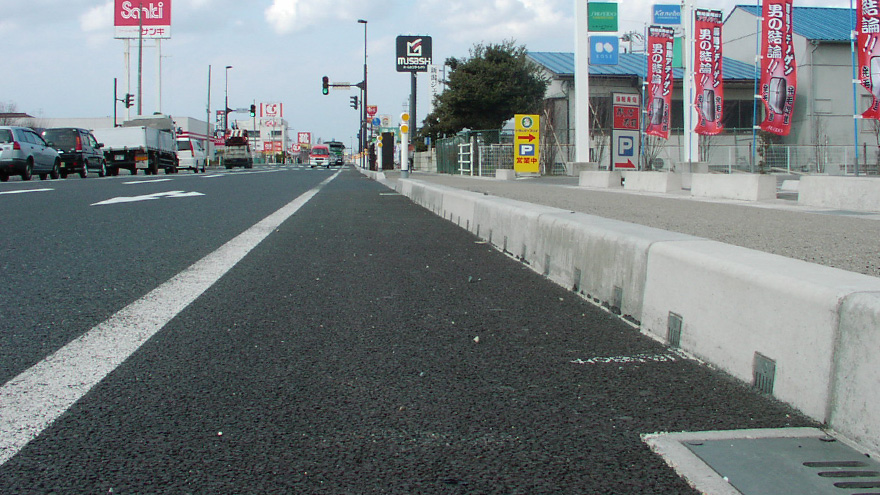

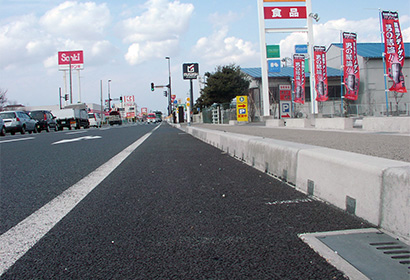

施工事例

•

  山形県寒河江地区

•

  新潟県燕地区

•

  新潟県新潟地区

•

  青森県八戸地区

•

  福島県いわき地区

•

  秋田県鹿角地区

•

  福島県会津若松地区

•

  岩手県奥州地区

施工要領（留意点）

留意点その１　※歩道部排水孔

•

•

  ※施工時に土砂etc が水路内に入らないように排水孔をしっかりしたテープで塞いで下さい。

•

  ※台付けワイヤーにて施工が出来ます。

•

  ※歩道部排水孔は全て塞いで下さい。

•

  ※歩道部の舗装完了後、余分なテープを取り除いて下さい。

留意点その２　※乗入れ部排水孔

•

•

  ※施工時に土砂etc が水路内に入らないように排水孔をしっかりしたテープで塞いで下さい。

•

  ※車道部の舗装が完了したら、排水孔部全体が表面に出るようにテープを外して下さい。

  ※舗装材が残らないようにして下さい。

留意点その３　※現場処理施工

•

  コアカッターによるデリネータ取り付け

•

  規格外の長さはコンクリートカッターにて切断処理します。

•

  施工後
