プロテクト・ロードⅡ型（切土仕様 軽量樹脂製）
製品特長
軽量板（プラスチック）による切土防草工。費用対効果が見込まれます。施工は、トルネードピンをインパクトで取り付ける簡単施工となります。プロテクト・ロードはグレー色でどの現場にもマッチングします。

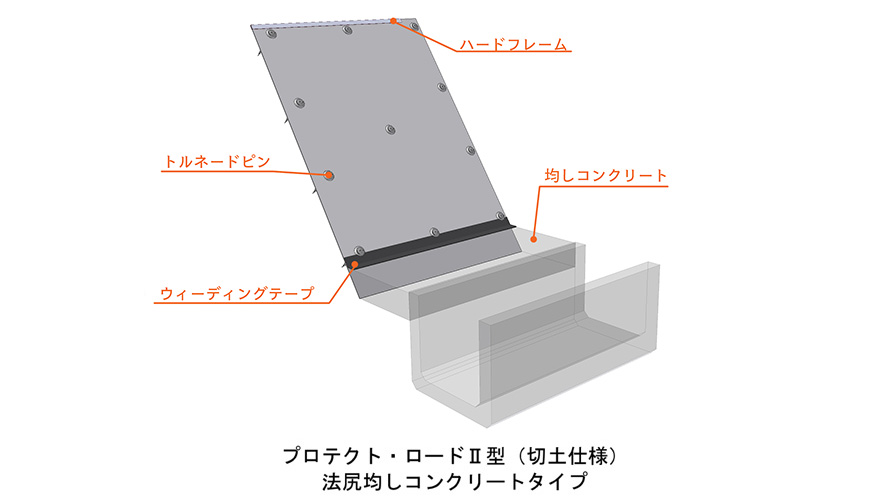

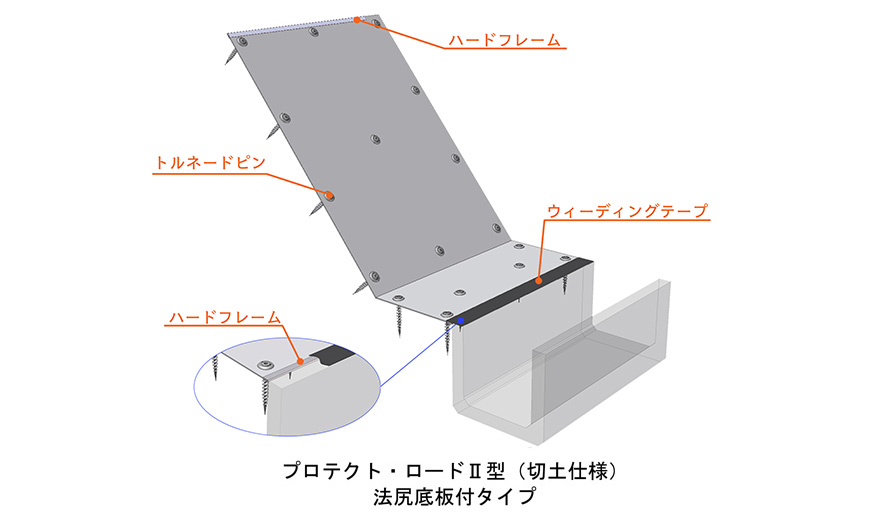

標準断面図

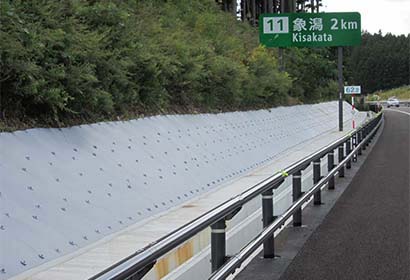

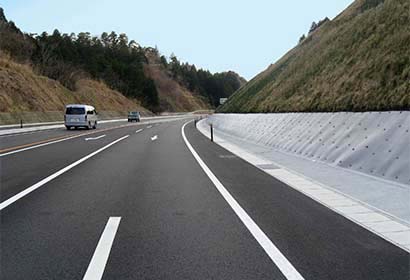

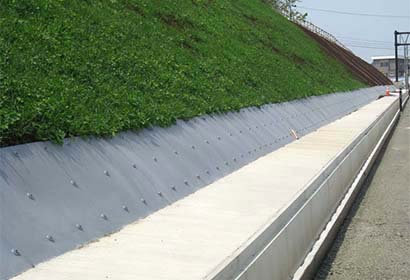

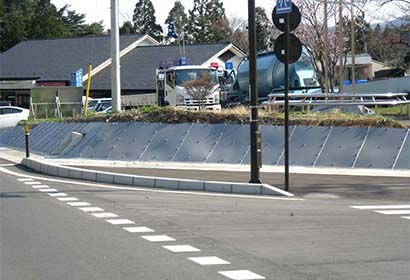

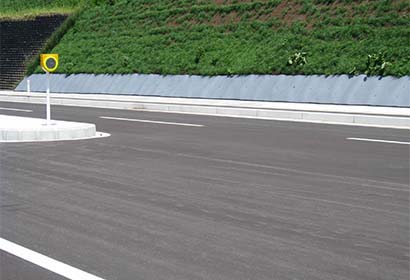

施工事例
-
- 秋田県にかほ地区
-
- 青森県鯵ヶ沢地区
-
- 岩手県大船渡地区
-
- 福島県いわき地区
-
- 青森県八戸地区
その他事例一覧はこちらから
施工要領
※クリックすると動画が再生されます。
- （電動インパクト用六角レンチピット対辺12mm仕様）
※事前に準備するもの
電動インパクト、六角レンチビット対面12㎜（電動インパクト用）、セットハンマー、カッター、カット用定規、マーキング、プライマー容器、プライマー用ローラー、ガン（シーリング剤333ｍｌ用）、養生テープ、コンベックススケール、等
※土質が固く、トルネードピンが入らない場合は、ハンマードリルの穴開け作業が必要となります。
-
- ①施工前状況
-
- ②切土法面成形状況
-
- ③プロテクト・ロード重ね代部にブチルテープを事前に貼付けて下さい（60㎜）
-
- ④プロテクト・ロード設置位置決定（天端部に合せて、セットを行います。）
-
- ⑤ブチルテープを剥がし、60㎜の重ね代部にプロテクト・ロードを張り合せ施工を行います。
-

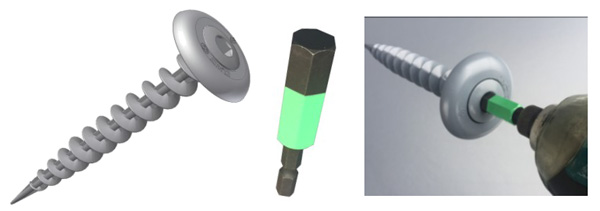

- ⑥所定の位置にトルネードピンをインパクトドライバーにより固定していきます。
-
- ⑦保護路肩部に均しコンクリートを打設します。
-
- ⑧均しコンクリートとプロテクト・ロード目地部にウィーディングテープをしっかりと貼り付けて下さい。（裏面のウィーディングテープ施工要領をご確認下さい。）
-
- ⑨施工完了

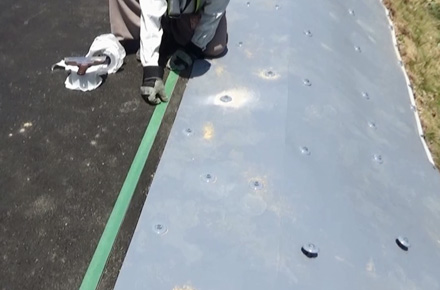

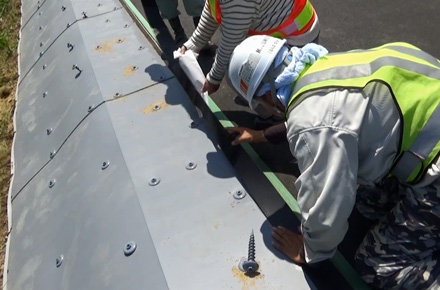

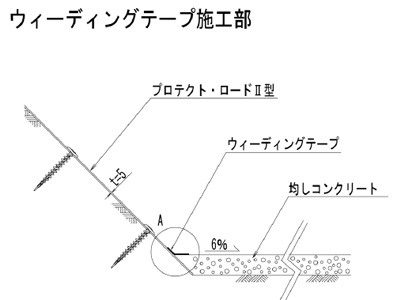

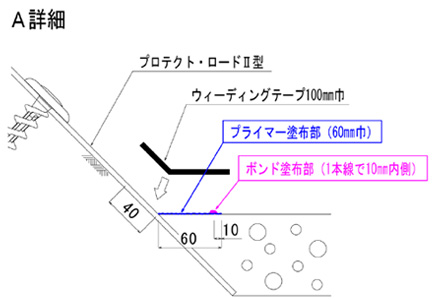

ウィーディングテープ施工要領
-
- ①養生テープを60㎜巾開けて貼り付けて下さい。
-

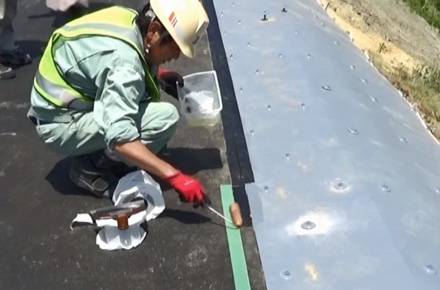

- ②プライマーを撹拌した後、プライマーを（60㎜巾）均しコンクリート部に塗布します。
-

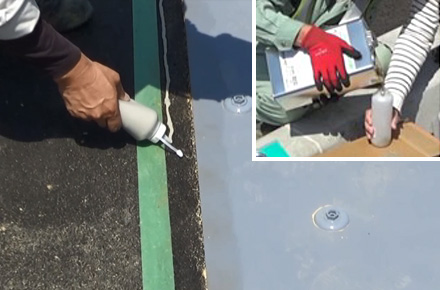

- ④プライマーが乾いた事を確認（夏期：15分、冬期：40分程度）し、ボンドを撹拌した後、容器に移し替え、養生テープより10㎜内側にボンドを1本線で塗布します。
-
- ⑤均しコンクリートとプロテクト・ロードの継ぎ目部分にウィーディングテープ（100㎜巾）を圧着して下さい。（均しコンクリート側：プロテクト・ロード側、6：4にて）
